02/03/2023
Sumário
Operações booleanas sobre as formas geométricas.
COMANDOS
- EXTRUDE ( tornar algo em 3D) ;
- SLIDE ( cortar o objeto selecionado ) ;
- UNION ( unir algo que foi cortado) ;
- SCALE ( escalar algo ) ;
- REVOLVE ( tornar um objeto 2D em um objeto 3D através de um eixo central) ;
- DIVIDE ( divide o objeto) ;
- LOFT ( criação de um corpo entre linhas ).
Processo de representação (síntese)
- Fazer um retângulo no ponto 100,50;
- Extrude do retângulo;
- Slide um triângulo.
Representação 3D em AutoCAD

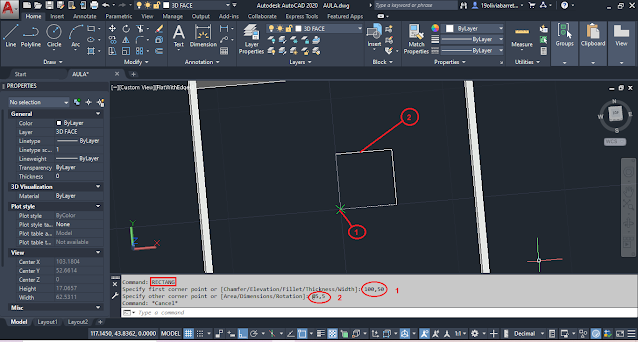

1. Fazer um retângulo no ponto central onde se iniciou o edifício pombalino REC > 100,50 (1) > @5,5.
2. Fazer EXTRUDE > selecionar o retângulo anteriormente desenhado > 25.

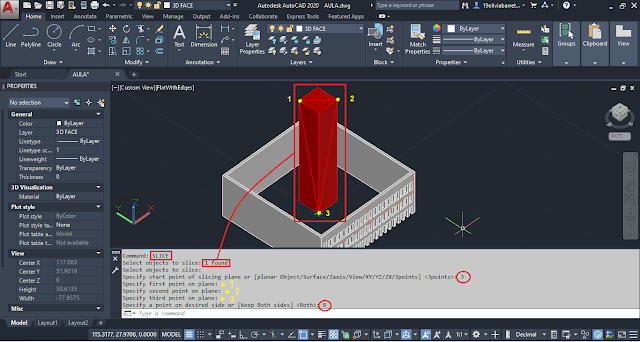

3. Para fazer o corte do triângulo no retângulo usamos o coando SLIDE > selecionar o retângulo vermelho (solido de onde queremos cortar) > 3 > selecionar as arestas do retângulo > B.
4. Para voltar a unir os objetos cortados anteriormente, basta mover para a localização inicial (usar coordenadas absolutas, para ser mais fácil voltar a origem) > UNION.
3ºEX. - REVOLVE DE UM EDIFÍCIO
Processo de representação (síntese)
- Transferir a imagem do Niteroi do Arquitecto Oscar Niemeyer;
- Desenhar as paredes externas de um dos lados
- Fazer revolve 360º do desenho, para obter uma peça completa ;
4. Para fazer o revolve de um edifício, vamos necessitar de transferir uma imagem, neste caso um corte do Niteroi do Arquiteto Oscar Niemeyer, depois vamos escalar (com o comando SCALE) a imagem, com duas linhas verticais (uma no eixo e a outra no extremo).
5. Depois de escalar vamos desenhar uma das metades do edifício (eixo central > extremo esquerdo).
6. Alterar o valor dos comandos de SURFTAB1 > 24, SURFTAB2 > 24 e ISOLINES > 24 para obter uma melhor precisão da nossa superfície (c/ + pormenorização).
7. Mudar o plano, com recurso ao comando UCS, o plano vai estar assente no eixo onde iremos girar a metade desenhada.
8. Fazer REVOLVE em torno do eixo ( REVOLVE > selecionar objeto > NEA TO > eixo central (onde se vai fazer a revolução) > 360º.
* No meu caso não consegui fazer da maneira referida anteriormente fazendo de outro modo.
REVOLVE > selecionar objeto (2 neste caso porque explodi as PLINES) > NEA TO > quando aparecer "Select an object:" de novo selecionamos de novo as linhas > 360.
*Podemos substituir 360 por 180.
8. Fazer SHADE para dar sombra e efeito ao objeto.
8. Fazer SHADE para dar sombra e efeito ao objeto.
9. Levantar o edifício, primeiro colocamos o plano paralelo ao eixo em que queremos rodar o edifício UCS.
10. Usar comando ROTATE para levantar o edifício.
3ºEX. - LOFT DE FORMAS GEOMÉTRICAS
O próximo exercícios vai ser uma torre com "formas orgânicas", aprendemos em aula que formas orgânicas realizadas por Zaha Hadid (arquiteta) afinal são mais geométricas do que nos achamos, desse modo a professora ensinou a realizar uma torre tendo como base círculos e pentágonos.

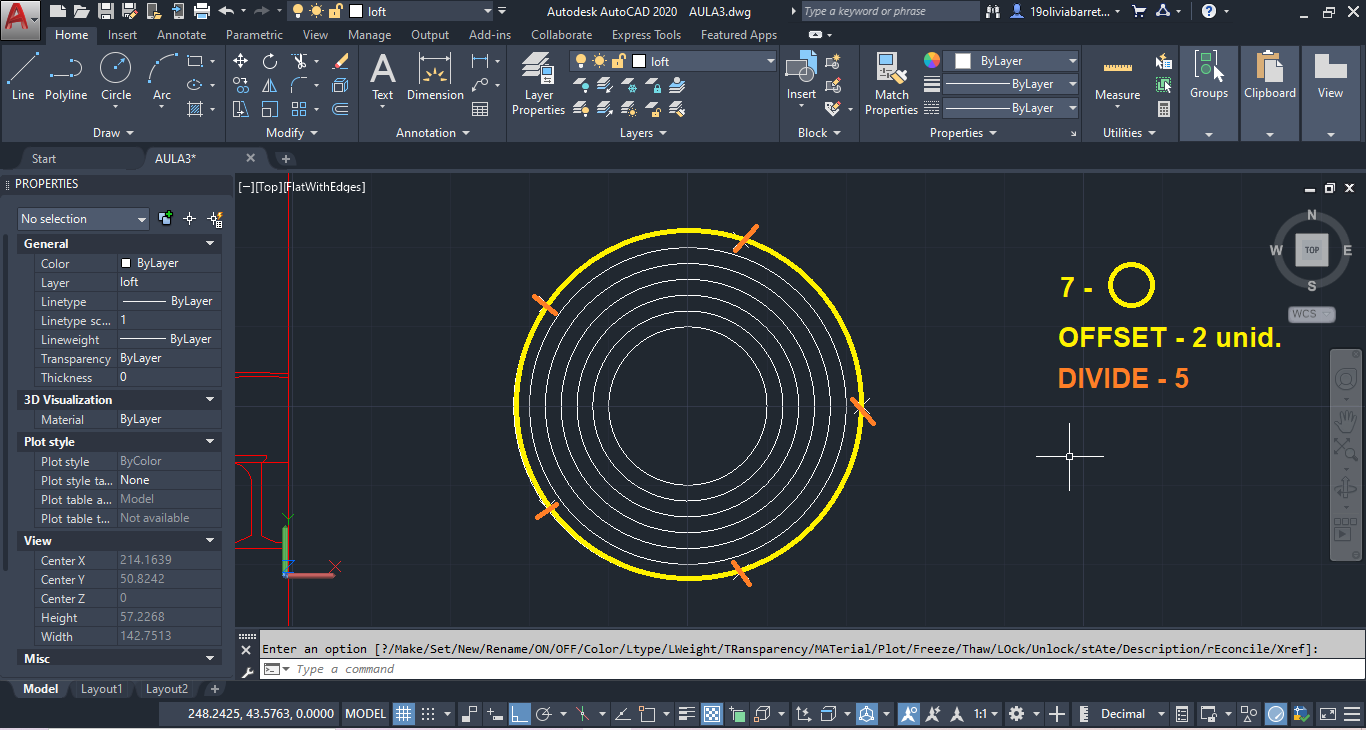

11. A partir do ponto POINT > 200,50 vamos desenhar o centro das circunferências, CIRCLE > 10, fazer OFFSET > 2 mais 6x. Dividir a ultima circunferência feita com o comando DIVIDE > 5 .
12. Desenhar um pentágono, unindo os pontos resultantes do DIVIDE, duplicar o pentágono rodar 20º com ROTATE > 20º e escalar SCALE > colocar como "base point" o ponto feiro (200,50).
13. Mudar o valor em Z (cotas), começando no centro em direção a circunferência de fora, conde cada cota vai alterar de 10 em 10, usando comando MOVE > "base point" > CENTRO DA CIRCUNFERÊNCIA > 10 - 90 (ALTURA) .
14. Com o comando LOFT vamos dar corpo a torre, LOFT > CIRCUNFERÊNCIA BASE > CIRCUNFERÊNCIA A SEGUIR > ... depois de fazer LOFT com todas as circunferências e pentágonos damos ENTER 2x, para concluir o comando.
*RESULTADO DO EXERCÍCIO LOFT
