Aula 7 | AutoCAd | MVTA

em



  30/03/2023

Sumário

Programação.
Linguagens de programação - Autolisp - Criação de um objecto tridimensional.





COMANDOS

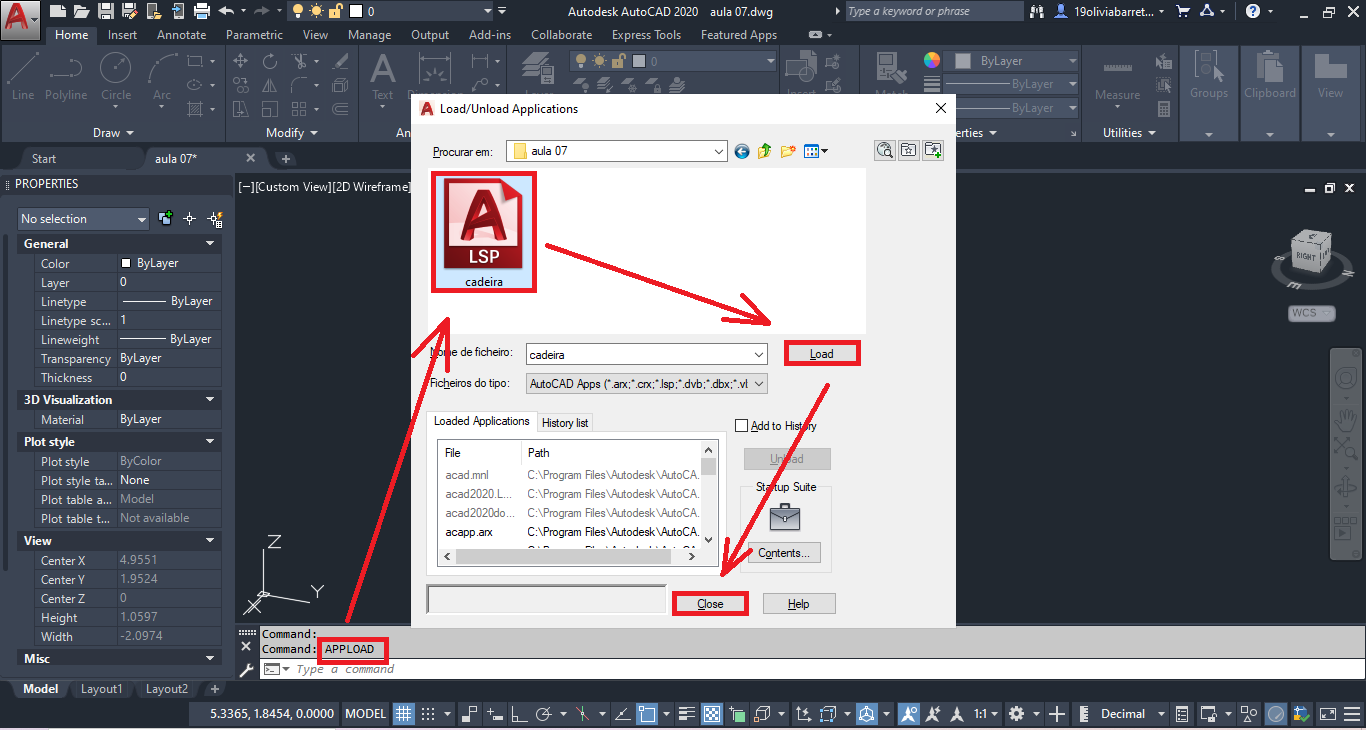

  • APPLOAD ( transferir ficheiro para autocad) ;

Processo de representação (síntese)

  1. Descarregar o ficheiro fornecido pela professora;
  2. Guardar em LSP;
  3. Transferir o ficheiro para o autocad;
  4. Usar o código com o comando "cadeira".


Representação 3D em AutoCAD



1. Ir a pagina da docente (http://home.fa.ulisboa.pt/~smachado/), descarregar o código.




2. Vai ser necessário modificar o código. A professora colocou com falhas o código para nos explicar o processo de realizar uma cadeira em autocad ao mesmo tempo que trabalhávamos o código. Depois de modificar o código guardamos o ficheiro em LSP.





2. No AUTOCAD vamos fazer download do ficheiro com o comando  APPLOAD.



2. Para usar este comando basta, digitar "cadeira" >selecionar um ponto para colocar a cadeira > ENTER (dar enter varias vezes, para aceitar todas as medidas já pré defendias).




3. As medidas podem ser alteradas, originando em  novos objetos.


4. O comando transferido, vai automaticamente desligar os comandos, sendo necessário ir ao comando OSNAP para ligar os comandos.



4. Amostra de Parametric design no Pinterest.
