Aula 10 | AutoCAd / 3DS

27/04/2023

Sumário

Exportação do Modelo Tridimensional para 3D Studio Max – Materiais e Texturas.

COMANDOS

PURGUE ( limpa linhas soltas sobrepostas ).

Processo de representação (síntese)

Acabar detalhes do 3d;
Limpar desenho do 3D para depois importar em 3DS;
Configurar comandos do 3DS;
Colocar camara para começar a renderizar.

Representação 3D em AutoCAD

*para entender as partes de uma porta

1. Para fazer a ombreira/guarnição da porta vamos começar for fazer um PLINE com 2.2m de altura e .80cm de largura.

2. Seguido vamos desenhar a moldura da guarniçao que vai cobrir o desenho anterior. Primeiro vamos desenhar a aduela com 1,5 para depois colocar na vertical, usando comando ROTATE.

3. Com o comando SWEEP (1º selecionar o objeto que queremos que se repita, 2º a linha por onde queremos repetir) vamos dar a forma da guarnição seguindo a direção da aduela.

4. Para fazer a folha da porta vamos preencher o vazio com um REC > @2.2,.8, dar volume a porta (EXTRUDE>2), mover a folha para o centro da aduela e por ultimo levantar a porta.

5. Para tornar a nossa porta mais realista vamos desenhar uma maçaneta (as medidas para realizar a maçaneta foram perdidas).

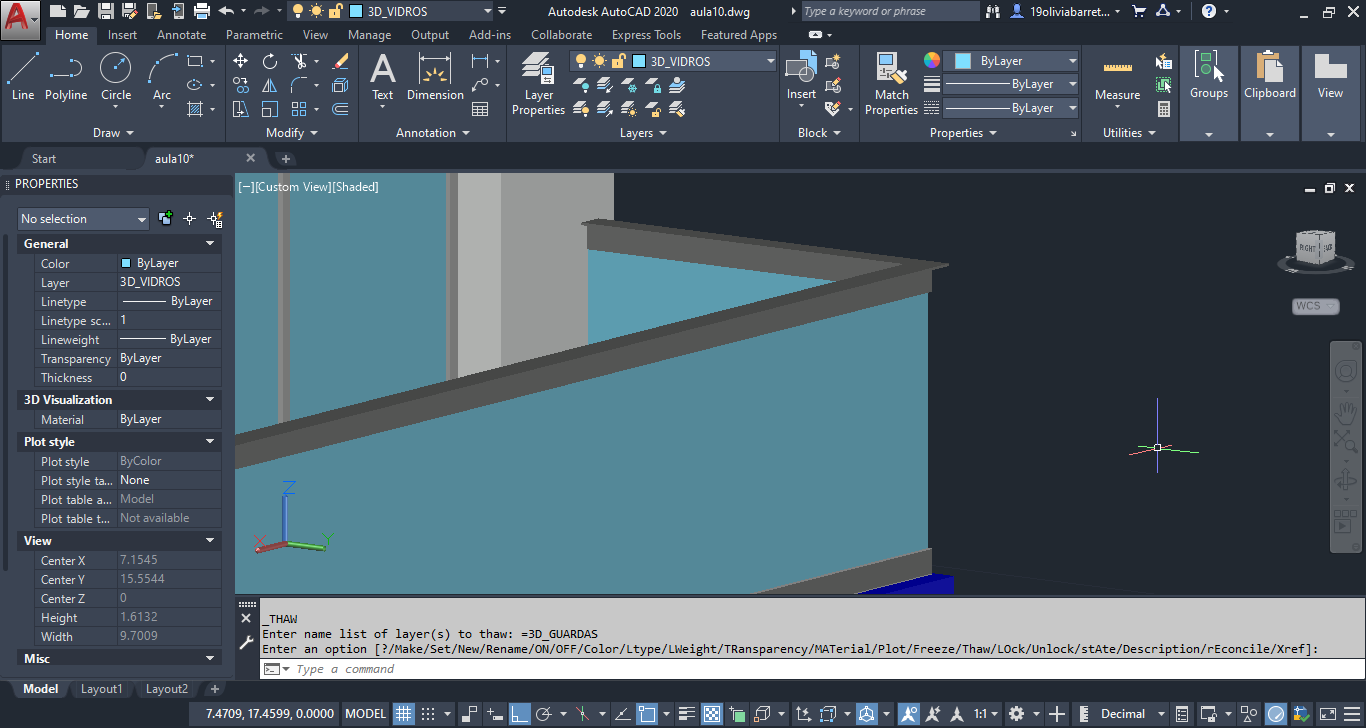

6. Depois de colocarmos: as portas nos devidos lugares; desenhar a cozinha; e colocar a guarnição de vidro na varanda, vamos limpar o desenho para começar a desenhar em 3DS.

7. Vamos limpar as layers que não são necessárias, deixando apenas ligado o que necessitamos. De seguida vamos mover o apartamento para a coordenada 0,0,0 (MOVE>0,0,0).

8. Vamos fazer PURGE > ALL que vai limpar linhas perdidas ou sobrepostas, mudar todas as layers usadas para branco e por fim vamos dar ZOOM > E para ver se não existe elementos perdidos pelo desenho.

Representação 3Dstudio max

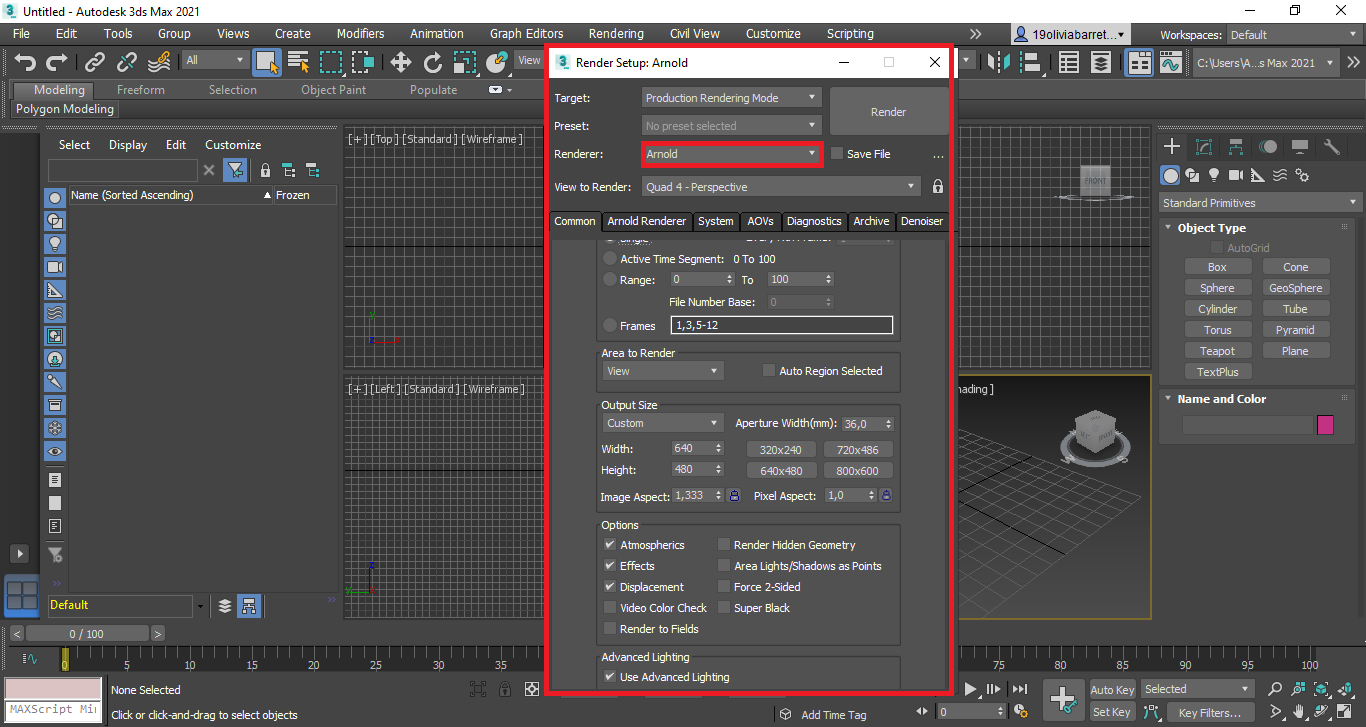

9. No programa 3Ds Max, começamos por configurar as suas unidades e a renderização.

10. Importar o ficheiro ( FILE > IMPORT > IMPORT ).

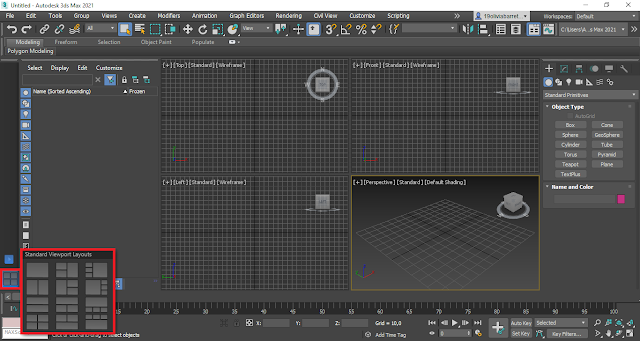

11. Ao selecionar este botao podemos escoher o ponto de vista em que queremos trabalhar.

12. Para comersar a fazer o render vamos necessitar de colocar uma camara, que vai refletir o nosso resultado final. Para isso clicamos no botao das layers > selecionar os postos (igual a 2º imagem) > clicar no desenho em planta para colocar a camara e dps arrastar (para ver o zoom).
