Aula 8 | AutoCAd | MVTA

em



  13/04/2023

Sumário

Modelação Tridimensional em Autocad de um espaço arquitetónico.




COMANDOS

  • APPLOAD ( transferir ficheiro para autocad ) ;
  • EXPLODE ( divide um objeto pelas linhas que o compõem / fragmentação do objeto );
  • OFFSET ( desenha um alinha paralela, com uma determinada distancia da linha selecionada );
  • SUBTRACT ( retirar uma parte de um objeto ).

Processo de representação (síntese)

  1. Criar layers para o desenho em 2D e 3D ;
  2. Desenhar o T1 em 2D;
  3. Organizar os diversos elementos em cada layer;
  4. Desenhar uma janela e 3D.


Representação 3D em AutoCAD



1. Criar 2 tipos de layers, para o 2D e para o 3D, as layers vão estar organizadas em categorias .



2. Para construir um T1 tivemos que analisar as medidas mínimas para cada divisão, retendo assim que para:

1 quarto - 2.20x2.20min.

hall de entrada - 1.5x1.5

cozinha - 5 a 7 módulos no mínimo (cozinha PT)

 Depois de calcular as medidas mínimas dos espaços para um T1, fizemos um retângulo de 10x6.6 (REC > 10x6.6).




 3.Desconectar o retângulo, com o comando EXPLODE, fazendo OFFSET (para o interior de retângulo) das laterais, de modo a criar as paredes do edifício (1lado com offset de 40cm e as restantes offset de 25cm).


 4. Fazer offset das paredes para criar as divisões, onde as paredes interiores tem 15 cm de largura. Desenhar os módulos da bancada (.60x.60).

5. Fazer a subdivisão da parede exterior de 40cm, para colocar as janelas. Onde o ponto de referencia começa a partir da bancada da cozinha, fazendo OFFSET > 1.2 .


 6. Desenhar as prateleiras com 40cm na sala, e as prateleiras no closet com 60cm.




7. Em cada layer vamos passar por cima com uma nova PLINE, para depois extrudir.


 8. Desenhar os detalhes das janelas, a partir do MIDPOINT, vamos fazer OFFSET  em ambos os sentidos de .05cm .

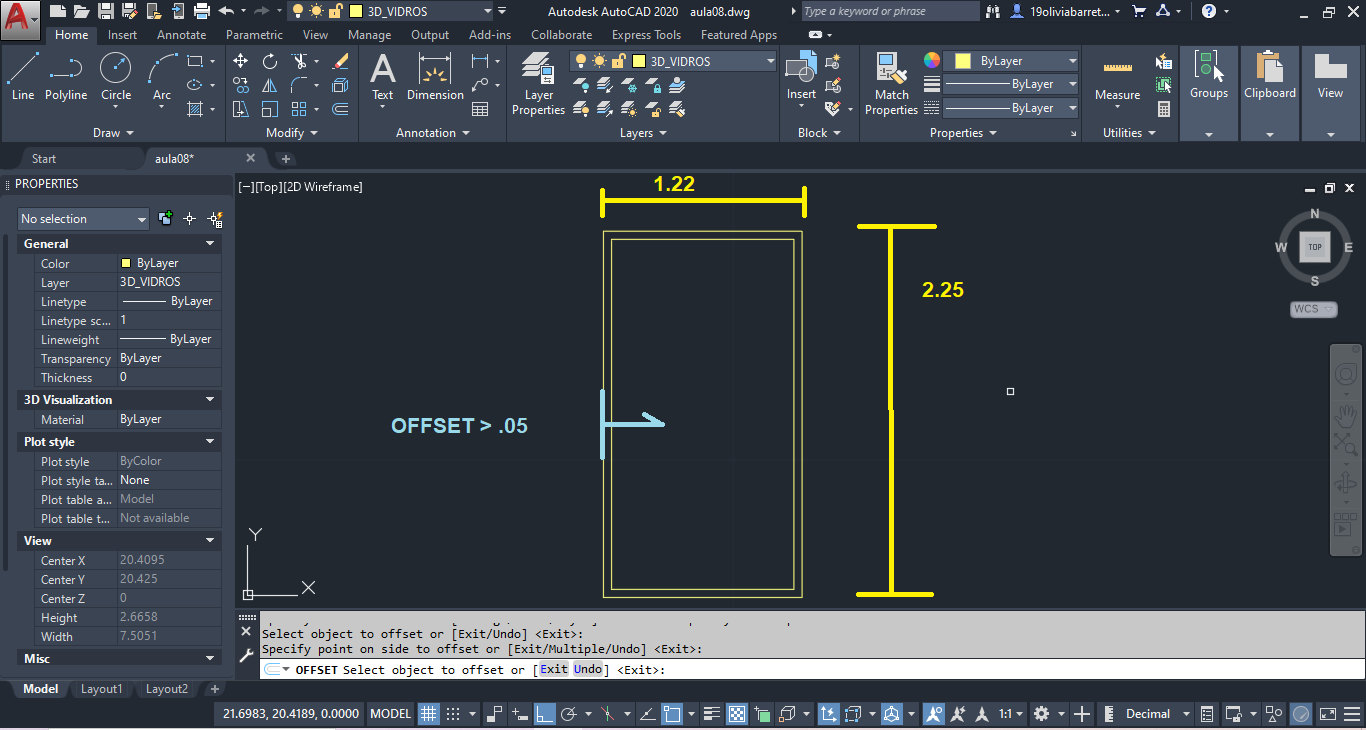

9. Para desenhar uma janela em 3D, vamos começar a partir do desenho de um retângulo em 2D, REC > @2.25,1.22, OFFSET > .05 (para dentro).


10. Para dar corpo a janelas, temos que passar para a layer 3D, onde vamos primeiro EXTRUDIR o retângulo de dentro com .05 e depois extrudimos o de fora com EXTRUDIR > .05, para ficar com o caixilho necessitamos de SUBTRACT > RETÂNGULO DE FORA > ENTER > RETÂNGULO DE DENTRO > ENTER.




11. Depois de termos o caixilho vamos passar para o vidro, dentro da moldura vamos fazer um retângulo seguido de EXTRUDIR > 1CM, MOVE > para o MIDPOINT.
